半導體精密劃片機在光電子器件制造中扮演著至關重要的角色，其高精度、高效率與多功能性為光通信、光電傳感等領域帶來了革命性的技術突破。

一、技術特性：微米級精度與多維適配

精度突破

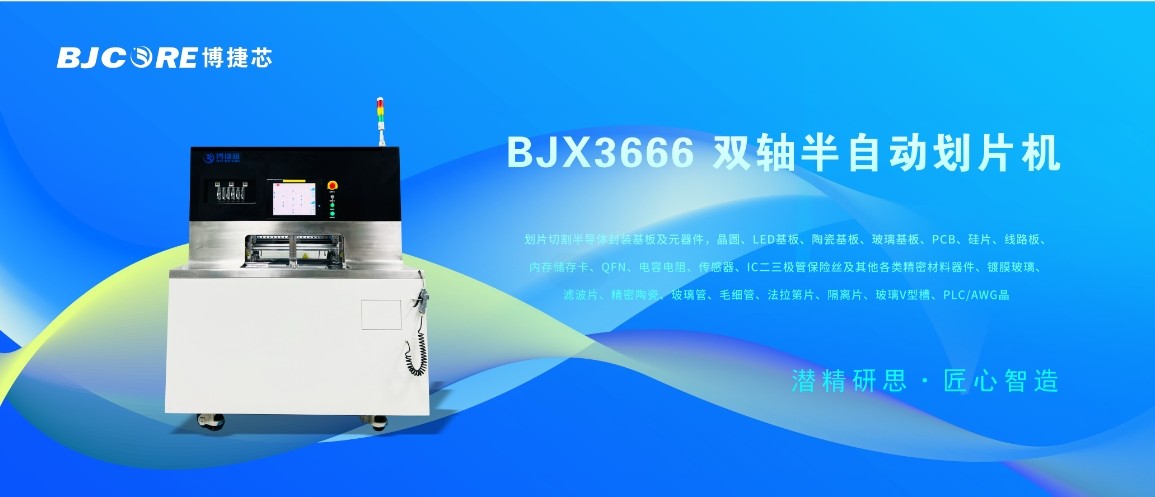

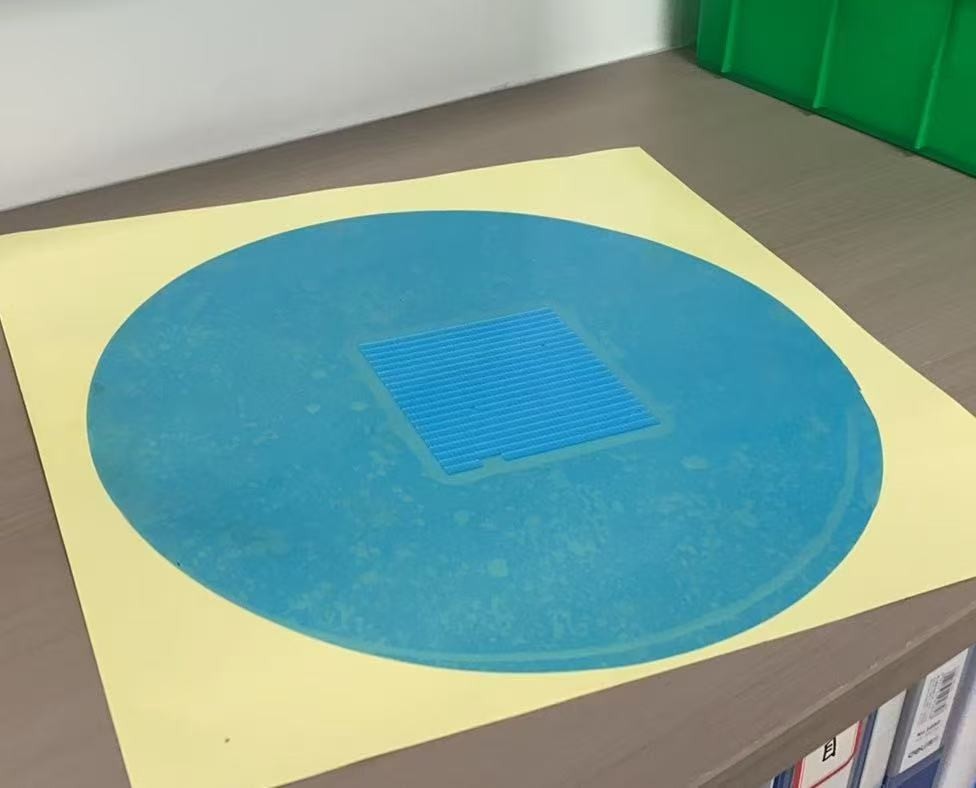

劃片機可實現微米級（甚至納米級）切割精度。例如博捷芯系列設備，在切割QFN封裝基板時，尺寸偏差可控制在30μm以下，預設切割偏移量低于5μm，確保光電器件邊緣無崩裂、無熱損傷。

材料兼容性

支持硅、石英、玻璃、陶瓷、藍寶石等脆性材料切割，通過調整刀片轉速、進給速度與冷卻系統，可適配不同材質的光電器件（如光纖耦合器、光隔離器）制造需求。

效率革命

全自動精密劃片機集成自動上下料、對刀校準功能，實現24小時連續生產，切割速度達每分鐘數萬轉，顯著縮短光電器件上市周期。

二、核心應用場景：貫穿光電器件全生命周期

光纖耦合器制造

劃片機對光纖端面進行鏡面級切割，確保端面平整度與光潔度，提升光信號耦合效率。實驗數據顯示，采用精密劃片技術后，耦合損耗可降低至0.1dB以下。

光隔離器/環形器生產

對鈮酸鋰、鉭酸鋰等磁光材料實現無應力切割，避免傳統鋸切導致的晶體結構損傷，保障器件單向傳輸性能。

光衰減器與波分復用器（WDM）加工

對衰減片、濾波片等關鍵部件進行微納結構切割，確保衰減量精度±0.05dB，波長通道間隔誤差<0.1nm。

光電傳感器封裝

在MEMS傳感器制造中，劃片機可同步完成晶圓切割與芯片分選，支持3D堆疊封裝工藝，提升傳感器集成度。

三、對比激光劃片：劃片機優勢凸顯

典型場景選擇：

厚度>100μm的硅/石英晶圓：優先選用砂輪劃片機（成本效率更優）。

厚度<50μm的脆性材料：激光劃片機可避免機械應力，但需二次切割清理熔渣。

半導體精密劃片機不僅是光電子器件制造的“手術刀”，更是推動光通信、光電傳感等領域技術迭代的關鍵力量。隨著Chiplet技術、硅光子集成等新興需求的崛起，劃片機將向更高精度（亞微米級）、更高效率（每秒百片切割）、更智能（自適應工藝調整）方向演進，成為光電產業生態鏈中不可或缺的戰略裝備。
