劃片機分層劃切工藝介紹?

一、?定義與核心原理?

分層劃切工藝是一種針對硬脆材料（如硅晶圓、陶瓷）的精密切割技術，通過分階段控制切割深度和進給速度，減少材料損傷并提高切割質量。其核心原理是通過“階梯式”分層切割方式，逐步完成切割深度的控制?。

二、?工藝流程與關鍵技術?

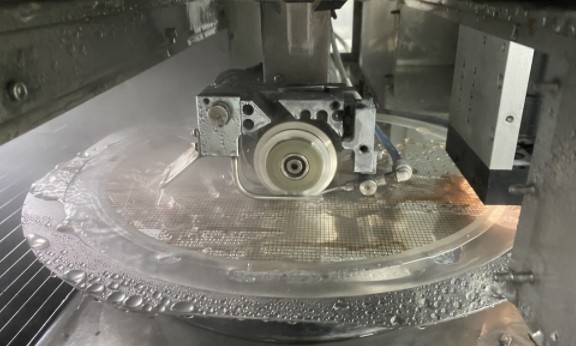

開槽劃切（首次切割）?

采用較小的進給深度（通常為總切割深度的10%~30%），通過高速旋轉的金剛石刀片進行初步開槽。

作用?：降低刀具受力、減少切割道正面崩邊及刀具磨損?。

參數控制?：主軸轉速（3萬~6萬轉/分）與工作臺移動速度需協同優化，確保切割穩定性?。

分層劃切（后續切割）?

沿首次切割的劃切道繼續分層進給，逐步增加切割深度，直至完成全厚度切割。

關鍵要求?：每層切割需保持一致的切割軌跡，避免因偏離導致背面崩邊或晶圓破損?。

切割膜厚度控制?

過深風險?：切透切割膜會導致真空吸附失效，晶圓無法固定?。

過淺風險?：背面崩邊嚴重，影響芯片良率?。

解決方案?：通過傳感器實時監控切割深度，確保最后一層切割深度精準?。

三、?技術優勢?

降低刀具磨損?：分層切割分散了單次切割的應力，延長刀具壽命?。

提升良率?：減少崩邊和微裂紋，適用于超薄晶圓（如50μm厚度）的加工?。

適應復雜工藝?：支持高克重堆疊工藝、應力釋放開槽等需求，如NAND/DRAM芯片的堆疊封裝?。

四、?應用場景?

超薄晶圓加工?：如12英寸晶圓的半切工藝，滿足先進封裝需求（如COWOS封裝）?。

高精度封裝器件?：QFN、BGA等集成電路的無膜劃切，需配合全自動分選檢測設備實現高效加工?。

新興材料切割?：如碳化硅（SiC）、氮化鎵（GaN）等第三代半導體的分層切割?。

五、?工藝發展趨勢?

自動化集成?：結合視覺檢測、自適應控制算法，實現分層切割參數的動態調整?。

多工藝融合?：與研磨、拋光等工序集成，形成研拋一體化的全自動設備?。

通過分層劃切工藝，劃片機在半導體封裝領域實現了高精度、低損傷的切割需求，成為先進封裝技術的重要支撐?。
