2022-02-17 0
博捷芯精密晶圓切割機優勢
1.設備精準度高（0.0001mm）
2.切割精度1.5um
3.效率高
4.加工品種多樣化（晶圓、陶瓷、玻璃、QFN/DFN、PCB基板等）
5.成本低（設備、加工耗材、設備保養維護）
6.環境要求低（普通千級無塵車間）
7.操作簡單易懂易上手（對標DISCO）
8.售后服務好
9.機器交付周期短
常見切割品種及簡單工藝介紹
一、BGA/WAFER類晶圓
切割刀片 | SD1000N25MR0207 52D*0.048T*40H |
膜型號 | LINTEC |
主軸轉速 | 28000-30000rpm |
切割水流量 | Blade 1.0-1.2L/min |
Shower 0.8-1.2L/min | |
校準方式 | 手動校準、自動校準 |
切割效率 | 8寸平均1h/片、12寸平均1.5h/片 |
二、二極管、三極管、MOS管類硅片
切割刀片 | ZH05-SD4000-N1-70BA |
膜型號 | SPV224 |
主軸轉速 | 38000-50000rpm |
切割水流量 | Blade 1.2-1.5L/min |
Shower 1.0-1.2L/min | |
校準方式 | 手動校準、自動校準 |
切割效率 | 4寸10min/片、6寸20min/片、8寸30min/片、12寸1h/片 |

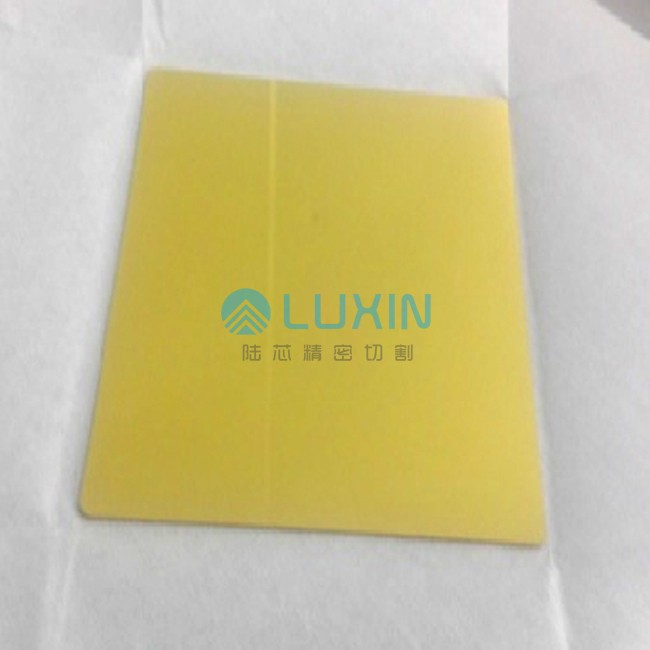

三、氧化鋁、碳化硅類陶瓷
切割刀片 | SDC500-R75TNF 56D×0.15T×40H |
膜型號 | LINTEC |
主軸轉速 | 25000-35000rpm |
切割水流量 | Blade 1.2-1.5L/min |
Shower 1.0-1.2L/min | |
校準方式 | 手動校準、自動校準 |
切割效率 | 平均30min/片 |
四、光學玻璃、浮法玻璃類
切割刀片 | SD1000N25MR0207 56D*0.1T*40H |
膜型號 | LINTEC |
主軸轉速 | 28000-35000rpm |
切割水流量 | Blade 0.8-1.0L/min |
Shower 1.0-1.2L/min | |
校準方式 | 手動校準、自動校準 |
切割效率 | 平均20min/片 |

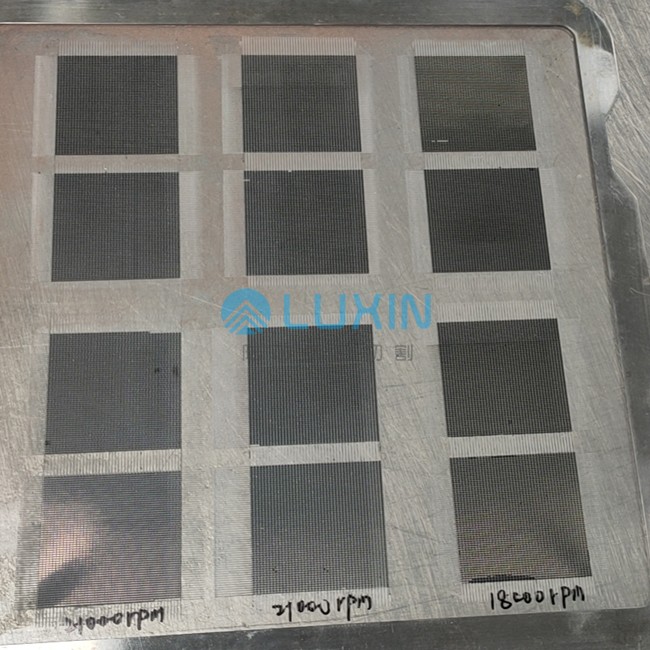

五、QFN/DFN類
切割刀片 | SDC320R01Q 58D-0.3T-40H |
膜型號 | 6360-15 |
主軸轉速 | 21000rpm |
切割水流量 | Blade 1.2-1.5L/min |
Shower 1.2-1.5L/min | |
校準方式 | 自動校準 |
切割效率 | 5-8min/條 |
六、PCB/MEMS基板類
切割刀片 | D8/20-MDS 56D-0.1T-40H2d/1W/16N |
膜型號 | 6360-15 |
主軸轉速 | 25000rpm |
切割水流量 | Blade 1.2-1.5L/min |
Shower 1.2-1.5L/min | |
校準方式 | 自動校準 |
切割效率 | 5min/條 |
七、碳纖維板、玻璃纖維板類
切割刀片 | D8/20-MDS 56D-0.1T-40H2d/1W/16N |
膜型號 | 6360-15 |
主軸轉速 | 35000rpm |
切割水流量 | Blade 1.2-1.5L/min |
Shower 1.2-1.5L/min | |
校準方式 | 手動校準、自動校準 |
切割效率 | 20min/片 |
