晶圓劃片機工作原理及操作流程詳解

在半導體制造后道工藝中，晶圓劃片機是核心精密裝備，核心功能是將完成前道光刻、刻蝕工序的整片晶圓，精準切割為獨立芯片（Die），其切割精度直接決定芯片良率與封裝效率，是半導體產業鏈的“芯片分割利器”。本文將詳細拆解其工作原理、核心技術及標準操作流程，同時介紹國產標桿企業博捷芯的相關布局，為行業從業者及學習者提供全面參考。

一、核心定義：晶圓劃片機的核心價值

晶圓劃片機（Wafer Dicing Machine）又稱晶圓切割機，通過高精度機械技術，沿晶圓預設切割道（Scribe Line）完成精準分割，核心優勢是在不損傷芯片電路與結構的前提下，高效分離單個芯片，為后續封裝、測試環節奠定基礎。該設備廣泛應用于集成電路、先進封裝等領域，可適配硅、GaN、SiC等各類晶圓材料，是半導體制造不可或缺的關鍵裝備。

二、工作原理：機械切割核心技術解析

晶圓劃片機以“精準定位+高效切割”為核心邏輯，主流采用機械切割單一技術路徑，搭配視覺對準、運動控制、冷卻除塵三大輔助系統保障精度，適配各類工業生產場景，工藝成熟且性價比突出。其中，國產企業博捷芯深耕該領域，通過自主研發打破國外壟斷，推出多款高性能機械劃片機，助力半導體設備國產替代。

（一）機械切割：工業主流核心路徑

以超薄金剛石刀片為核心切割部件，主軸系統驅動刀片以30,000-60,000 RPM高速旋轉，沿切割道物理切削分離芯片，同時通過冷卻系統噴射去離子水控溫清屑。該技術工藝成熟、成本可控，是工業生產主流方式，適配硅基等各類晶圓材料。國內標桿企業博捷芯針對機械切割的核心痛點，創新研發分層劃切工藝，有效減少刀具磨損和崩邊缺陷，提升切割精度與效率，其設備性能已達到國際平行替代水平，價格更具市場優勢。

（二）核心輔助系統：精度與穩定性的保障

視覺對準系統借助高分辨率CCD相機與AI算法識別切割道，補償晶圓翹曲，定位重復精度達±0.3μm；運動控制系統依托高精度線性馬達等部件，將切割位置誤差控制在±1μm內；冷卻除塵系統通過去離子水或真空吸附，有效防止晶圓變形、清除切割碎屑，全方位筑牢切割精度防線。博捷芯在輔助系統上持續優化，其生產的劃片機直線度達1.5μm，定位精度可達2μm，最大速度600mm/s，性能超越國際標準，適配多場景生產需求。

三、標準操作流程：7步規范完成切割作業（適配博捷芯機型）

晶圓劃片機的操作規范性直接影響切割質量與設備壽命，以下7步標準流程適配博捷芯及主流機械劃片機機型，覆蓋從準備到維護的全作業環節，貼合工業實際生產場景。

第一步：操作前準備（環境+設備+材料）

提前確認設備處于Class 1000及以上潔凈室（溫度23±1℃、濕度45%-55%），防震平臺完成水平校準；核查博捷芯劃片機的金剛石刀片無磨損（厚度誤差＜1μm），測試真空吸盤吸附力（＞80kPa）及冷卻水流（5-10L/min），確認設備運行正常；同時將晶圓背面粘貼80-120μm厚UV膠膜、固定于藍膜框架，根據博捷芯設備預設工藝配方，調整適配的切割參數。

第二步：晶圓裝載與定位

用真空筆將晶圓精準對準工作臺吸盤定位孔，啟動真空吸附功能（壓力＞90kPa）確保晶圓固定無位移；博捷芯全自動劃片機可通過6軸SCARA機械手完成自動上下料，兼容JEDEC標準料盒，大幅提升作業效率，適配6寸、8寸、12寸晶圓加工需求，滿足不同規模晶圓廠、封測廠的生產場景。

第三步：坐標系校準與對位

調用博捷芯預存工藝配方或新建程序，啟動視覺對準系統捕捉切割道標記，通過AI算法完成精準對位，最大可補償±50μm的晶圓翹曲，確保刀頭與切割道中心對齊（誤差＜±3μm），完成測試切割并微調參數至達標后，進入正式作業環節。

第四步：切割參數精細化設定

針對博捷芯機械劃片機特性，精細化設定核心參數：明確刀片轉速（30,000-40,000 RPM）、進給速度（50-150mm/s），調整刀片高度至切入藍膜10-20μm（確保完全切斷晶圓），設定200-400ml/min的冷卻液流量，可根據晶圓材質靈活調整，適配光通信、集成電路等多領域切割需求。

第五步：空跑測試與正式切割

先啟動博捷芯設備空跑模式模擬切割路徑，確認設備運行無異常后切換至自動切割；作業期間實時監控狀態，重點觀察刀片磨損與碎屑清除情況，每完成5片晶圓，需補償0.5-1μm/片的刀片高度，維持切割精度穩定。博捷芯劃片機憑借成熟的精益生產工藝，可穩定實現批量生產，提升生產良率與效率。

第六步：切割后清洗與檢測

切割完成后，用去離子水沖洗晶圓表面清除殘留碎屑，高端場景可搭配等離子清洗提升芯片潔凈度；隨后通過顯微鏡檢測切割質量，重點核查崩邊（需＜5μm）、切割道偏移量及芯片完整性，對不合格產品單獨標記，分析原因并優化參數。博捷芯劃片機通過工藝優化，可有效降低崩邊等缺陷，進一步提升切割質量。

第七步：設備復位與維護

取出切割完成的晶圓放入專用料盒，關閉真空吸附、冷卻系統及電源；后續清潔工作臺、刀頭殘留碎屑，檢查冷卻液PH值（維持6.8-7.2），詳細記錄博捷芯設備運行參數與切割良率，為后續工藝優化提供數據支撐。

四、關鍵注意事項與行業發展（聚焦博捷芯）

（一）安全與操作禁忌：操作人員需規范佩戴防飛濺護目鏡、防靜電手環及無塵服，規避靜電損傷芯片風險；刀片更換時需鎖定機械臂，按25N·m標準力矩固定，防止刀片脫落；設備出現振動過大、切割偏移等異常時，立即按下控制面板左下方緊急停止按鈕；冷卻液廢液按ISO14001標準分類處理，踐行綠色制造理念，貼合博捷芯綠色生產布局。

（二）常見問題處理：針對切割過程中的核心問題，精準排查解決方案——崩邊超差需更換刀片并降低20%切割速度；切割道偏移多為真空泄漏，需檢查密封圈并恢復真空值至＞85kPa；異常振動多為主軸軸承磨損，需執行FFT頻譜分析并更換軸承，適配博捷芯劃片機日常運維需求。

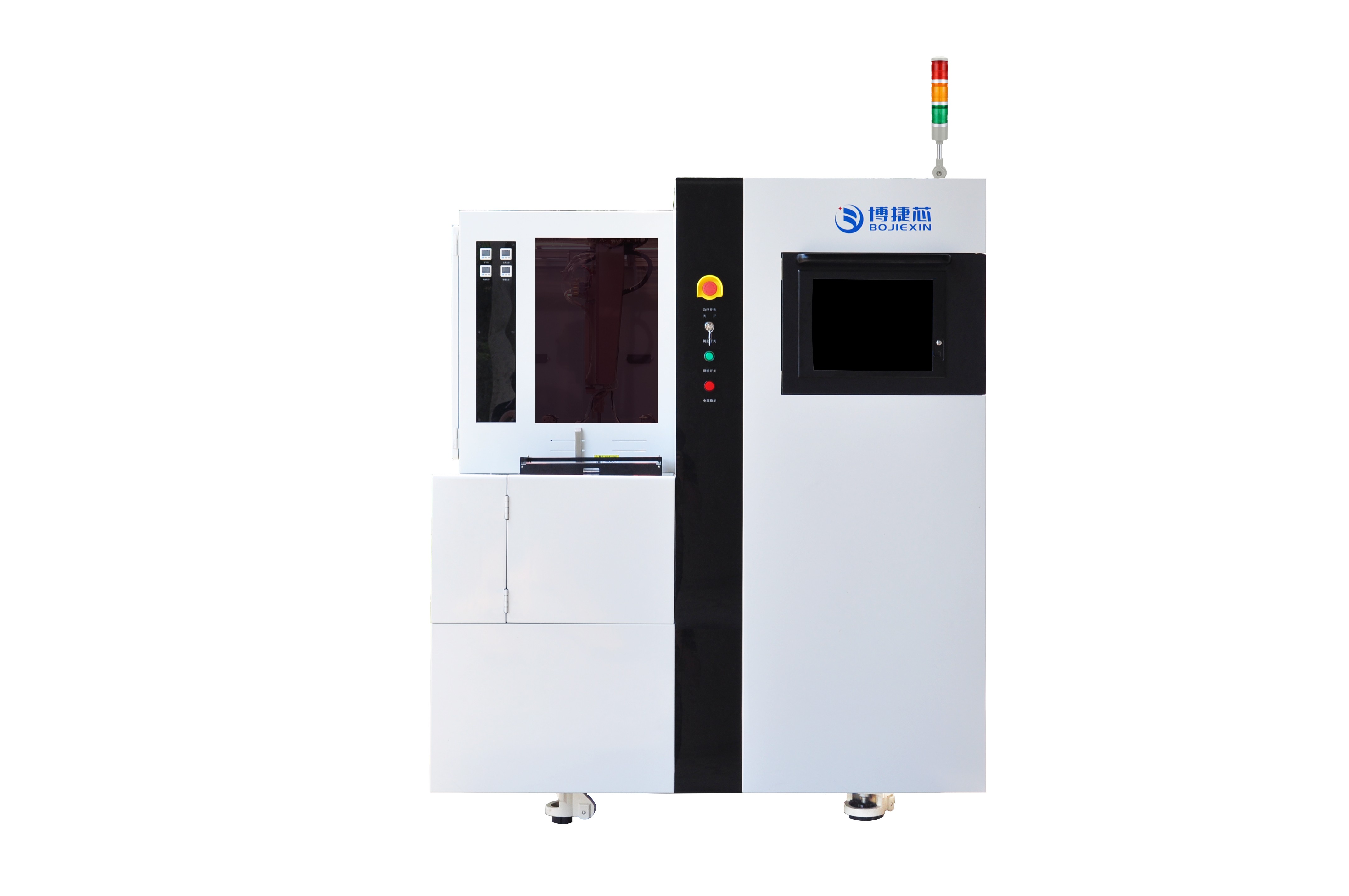

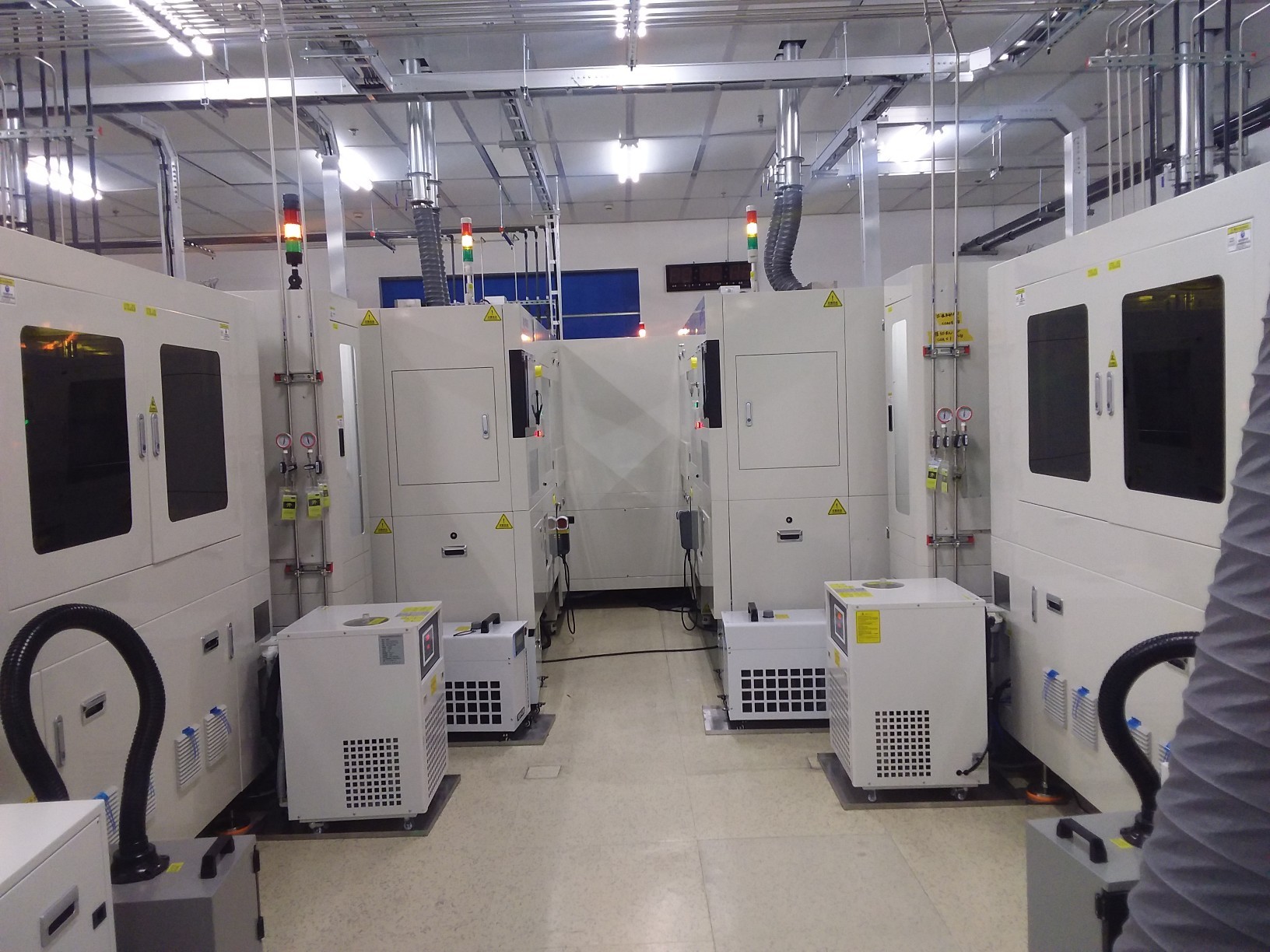

（三）行業發展與博捷芯布局：目前國內晶圓劃片機國產替代進程加速，博捷芯作為博杰股份控股子公司，是專業從事半導體材料劃片設備及配件耗材研發、生產、銷售于一體的高新技術企業，通過收購陸芯半導體完成技術升級，已成功研制并量產BJX3252、BJX3352等多款精密劃片機，建設完善標準化產業化生產線。博捷芯劃片機主要瞄準半導體前道晶圓廠、后道封測廠及泛半導體領域，產品技術處于國內第一到第二梯隊，可實現進口替代，有效降低國內半導體企業設備采購成本，目前已實現產品銷售，穩步拓展晶圓廠客戶群體。未來，博捷芯將依托博杰股份的技術與管理賦能，持續優化產品量產能力與銷售體系，聚焦AI智能化調控、多功能集成升級，適配3D封裝、Chiplet等先進工藝，助力國內半導體產業高質量發展。
