半導體劃片機主要切割材料及應用領域

一、主要切割材料

半導體劃片機核心用于精密切割半導體及電子行業常用的硬脆材料，適配砂輪劃切、激光劃切等多種工藝，覆蓋硅基、化合物半導體、陶瓷及其他輔助材料，具體分類如下：

（一）半導體核心材料

? 硅基材料：最核心的切割材料，包括單晶硅、多晶硅晶圓（6英寸、8英寸、12英寸等主流規格），廣泛用于各類IC芯片、太陽能電池片的加工，是半導體產業用量最大的劃切材料，也是劃片機最主要的切割對象之一。

? 化合物半導體材料：適配高端半導體器件制造，主要包括砷化鎵、氮化鎵、碳化硅、鈮酸鋰等，這類材料硬度高、脆性大，對劃片機的切割精度和穩定性要求極高，常用于射頻芯片、光電器件、功率器件的加工。

（二）電子元器件配套材料

? 陶瓷及氧化物材料：包括氧化鋁、氧化鐵、壓電陶瓷等，主要用于電子基片、熱敏電阻、電容模塊等元器件的劃切，依托劃片機的微米級精度保障元器件的結構完整性。

? 光學及玻璃材料：涵蓋石英、藍寶石、普通玻璃等，用于LED外延片、Mini/Micro LED基板、光通訊器件的切割，其中藍寶石常用于高端LED芯片基板劃切，石英則適配高精度光學器件加工。

（三）其他輔助切割材料

包括PCB板、電子基片等，主要用于QFN、DFN等封裝器件的板邊切割，適配COB工藝等主流封裝流程，滿足電子元器件微型化、高密度化的劃切需求。

二、核心應用領域

半導體劃片機作為半導體后道封裝測試環節的核心設備，銜接前道晶圓制造與后道封裝工序，廣泛應用于半導體、LED、新能源、光通訊等多個高端制造領域，具體如下：

（一）半導體制造領域（核心領域）

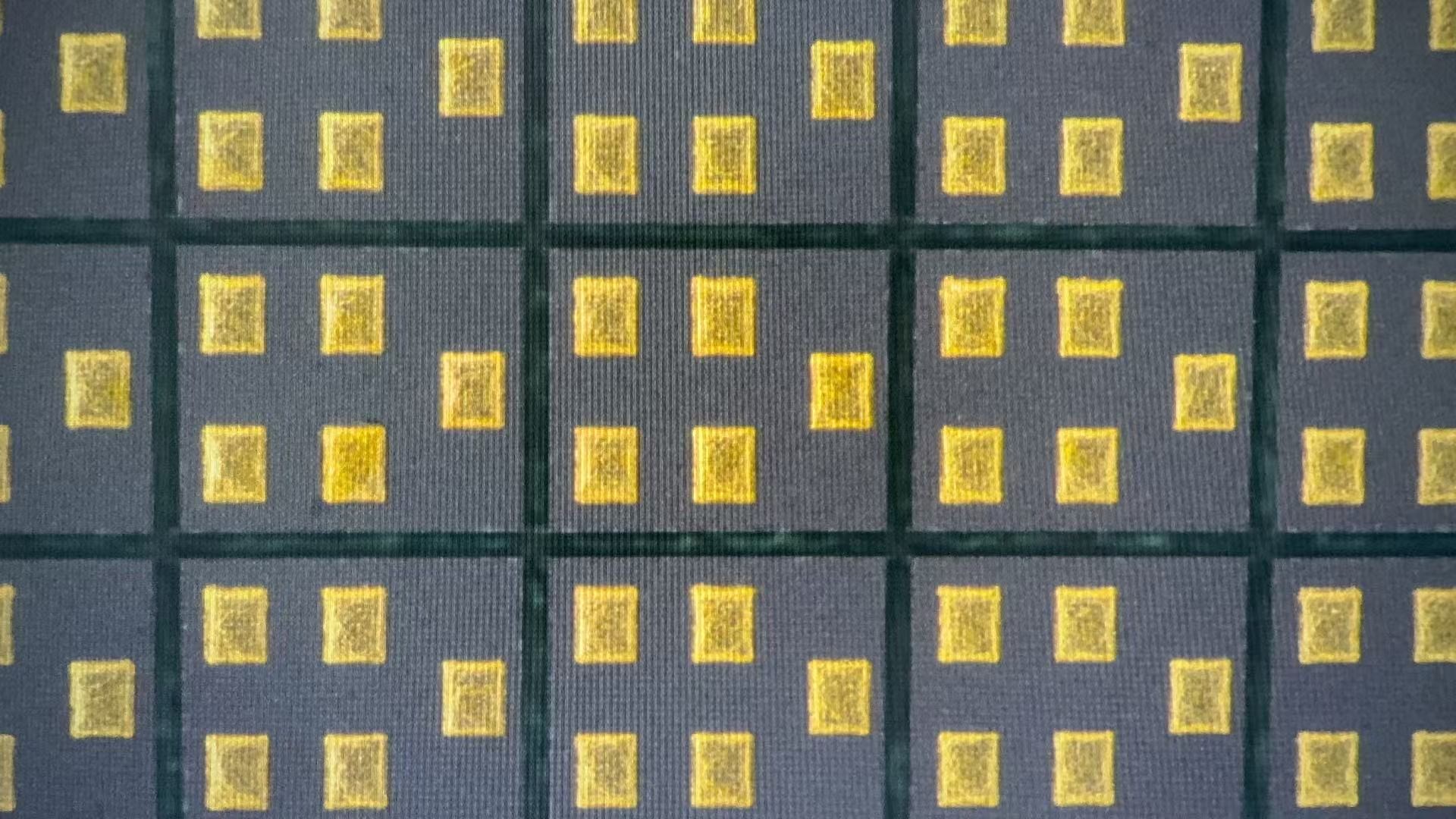

這是劃片機最主要的應用場景，核心用于晶圓切割環節，將完成前道光刻、刻蝕等工藝的整片晶圓，沿預設切割道精準分割為獨立的芯片裸片（Die），為后續封裝、測試工序奠定基礎。具體適配：

? IC芯片制造：涵蓋邏輯芯片、存儲芯片、功率芯片等，適配Flip Chip、CSP、WLCSP等先進封裝工藝，服務于高性能計算、5G、AI等前沿芯片研發生產。

? 封裝器件加工：用于QFN、DFN等封裝器件的精密切切，實現器件的小型化、集成化，滿足消費電子、汽車電子等領域的器件需求。

（二）LED及新型顯示領域

適配LED產業鏈的芯片制造環節，用于LED外延片、LED芯片的劃切分離，尤其針對Mini LED、Micro LED等新型顯示技術，可實現微米級切割深度控制，滿足COB無縫拼接等工藝需求，助力京東方等頭部企業的新型顯示產品擴產。

（三）新能源領域

? 太陽能光伏：用于單晶硅、多晶硅、非晶硅帶太陽能電池片的劃切，通過高精度切割提升電池片的發電效率和產品良率，適配光伏產業規模化生產需求。

? 新能源汽車：間接服務于汽車電子器件制造，劃片機切割的功率芯片、控制芯片等，廣泛應用于新能源汽車的動力系統、自動駕駛傳感器等核心部件。

（四）光通訊及其他領域

? 光通訊領域：用于光通訊器件的精密切切，包括鈮酸鋰、石英等材料制成的光模塊部件，保障光通訊設備的傳輸精度。

? 科研與軍工領域：用于新材料研發、微型器件切割，適配實驗室及軍工器件的高精度加工需求。

? 醫療領域：可用于生物芯片、醫療器械零部件的精密切切，拓展劃片機的高端應用場景。

注：以上內容基于行業主流劃片機（如博捷芯系列劃片機）的應用場景及技術參數整理，不同型號劃片機的材料適配性及應用場景略有差異。
