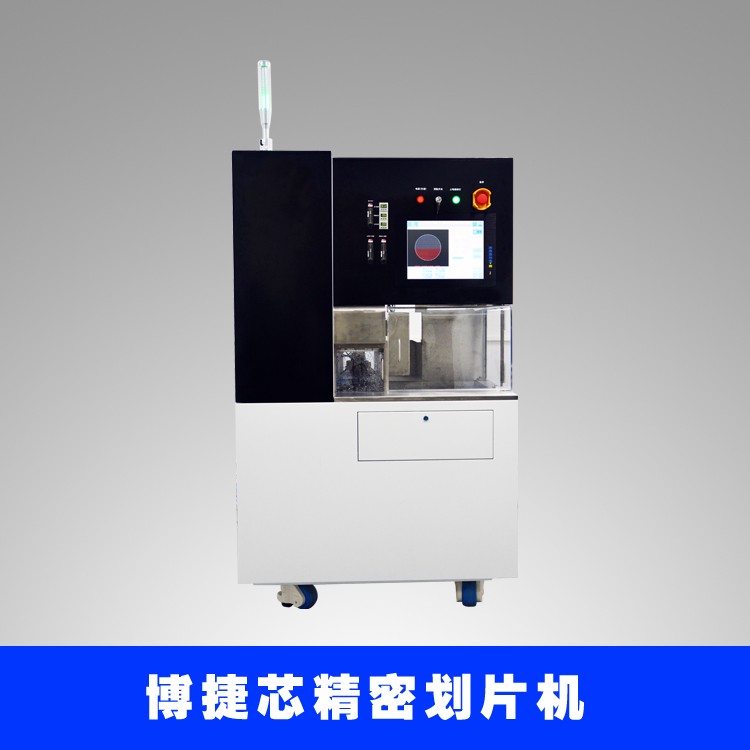

MEMS傳感器晶圓劃片機技術特點與應用分析

MEMS（微機電系統）傳感器晶圓劃片機是用于切割MEMS傳感器晶圓的關鍵設備，需滿足高精度、低損傷及工藝適配性等要求。以下是相關技術特點、工藝難點及國產化進展的綜合分析：

一、技術特點與核心參數

?高精度與低損傷?

采用精密機械系統和控制系統，實現微米級甚至納米級切割精度，確保MEMS傳感器芯片結構的完整性?。

通過優化切割參數（如刀片轉速、切割速度）減少晶圓崩碎，降低廢品率?。

?多層材料切割適配性?

MEMS傳感器晶圓常為硅-玻璃復合結構，需分步切割硅層和玻璃層以降低應力損傷。例如，先切割硅結構層（不接觸玻璃層），再切割玻璃層，結合清洗工藝提升良率?。

?自動化與靈活性?

集成自動化上下料、定位、切割及檢測流程，支持不同材質（硅、化合物半導體等）和尺寸晶圓的靈活適配?。

二、工藝難點與解決方案

?應力控制?

MEMS傳感器結構脆弱，切割時需避免應力集中導致的微裂紋。通過分步切割、優化刀具參數（如砂輪粒度、激光能量）實現低應力加工?。

?硅渣處理?

切割產生的硅渣需通過去離子水沖洗和噴水角度控制，避免殘留物損傷刀具或芯片表面?。

?藍膜黏性適配?

藍膜黏性需與切割參數（如切割速度、刀片轉速）匹配，防止芯片位移或藍膜撕裂?。

三、國產化進展與挑戰

?技術突破?

國產劃片機在切割精度和速度上已達到國際一線水平，部分設備可支持MEMS晶圓的復雜切割需求?。

?穩定性與核心部件依賴?

設備長期穩定性仍落后于國際廠商，核心部件（如高精度主軸）依賴進口，制約國產化率（當前約10%）?。

?市場應用?

國產設備已在部分MEMS傳感器產線中試用，例如華東光電集成器件研究所研發的硅-玻璃復合晶圓分步切割方案，顯著提升壓力傳感器良率?。

四、典型應用案例

?MEMS壓力傳感器切割?：采用砂輪劃片機分步切割硅層和玻璃層，通過參數優化（切割深度、速度）將崩邊尺寸控制在5μm以內，滿足汽車電子等高可靠性場景需求?。

總結

MEMS傳感器晶圓劃片機需兼顧精度、損傷控制和工藝適配性，國產設備在技術指標上已具備競爭力，但需進一步提升穩定性與核心部件自主化水平。未來隨著封裝技術向更薄、更小尺寸發展，高穩定性激光劃片技術或成為MEMS切割的新方向?。
